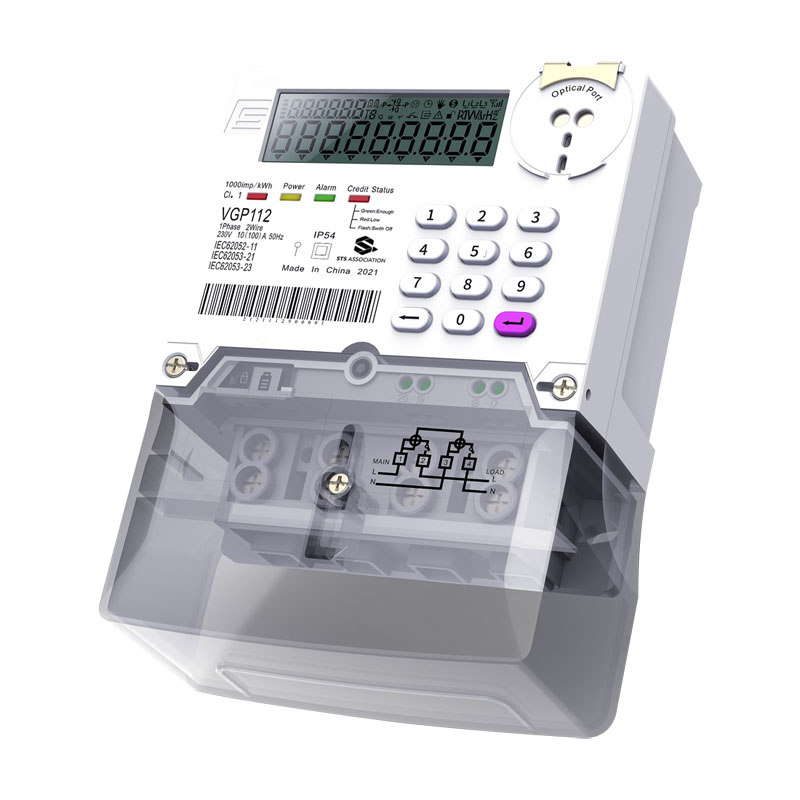

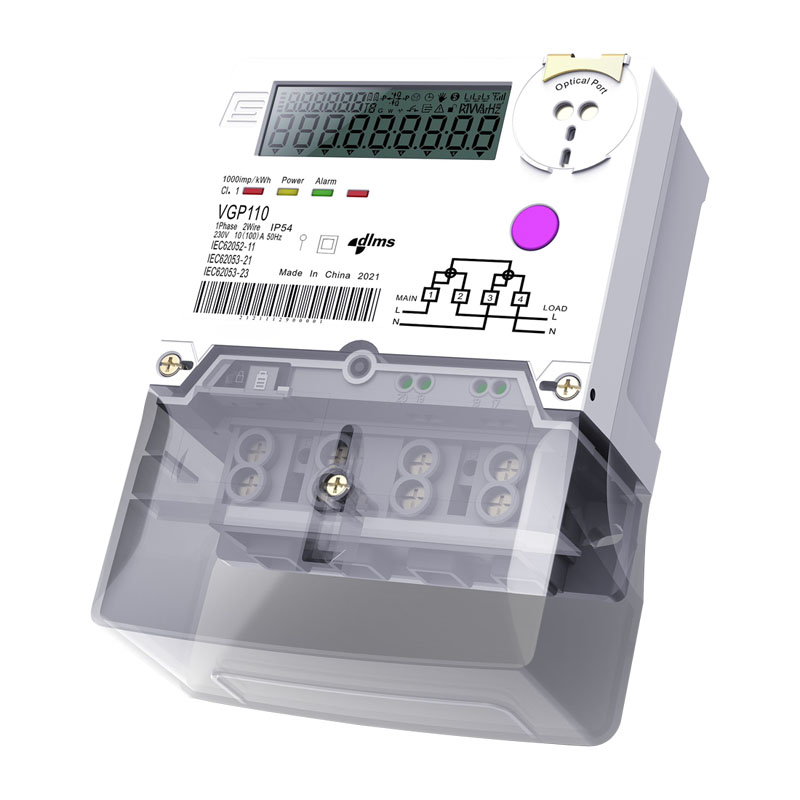

Enfase Smart Prepare Meter

Xinkong Enkelfase Smart klargjøringsmåler. DENNE Designet for privatkunder og gir et sterkt grunnlag for dine Smart Grid-initiativer.

Send forespørsel

produktbeskrivelse

applikasjon

Multifunksjons smart strømmåler for bruk i et enfaset nettverk, to-leder.

Tillater direkte måling av aktiv og passiv energi og parametere for tre nettverk.

Designet for mottakere av alle tariffgrupper.

Designet for å fungere med alle smarte systemer i tankene.

Funksjonalitetsfunksjoner

1.Måling

1P2W eller 1P3W tilkobling,Direkte tilkobling.

2.Segmentert LCD-skjerm

Skjermområdestørrelse: 67 mm x 21 mm

Sifferstørrelse på skjermen: 5,1 mm x 10 mm Stor 8-segment skjerm Konfigurerbar atuomatisk og manuell skjermliste Skjerm lesbar uten hovedstrøm Bakgrunnsbelysning for å øke leseevnen under dårlige lysforhold (valgfritt).

3. Lesing uten strømalternativer

Innebygd litiumbatteri (valgfritt)

Ekstra superkondensator (valgfritt)

4.Faktureringsdata

12-måneder (dato og tid, energi, maksimal etterspørsel, kumulativ maksimal etterspørsel).

5.Tidsklokke og kalender

Nøyaktighet (daglig avvik): 0,5 s (@23 °C)

Sikkerhetskopieringstid på 10 år uten strøm (litiumbatteri)

Kalendertype kan konfigureres: MMDDÅÅ, DDMMÅÅ, ÅÅMMDD.

6. Last inn profil

Over 90 dagers lagring (3 kanaler, 15-minutters intervaller)

Lagringstid/Status/Energi/Etterspørsel/Øyeblikkelig gjennomsnitt/Minimum/Maksimumsverdier for Interyal Varighet...

Intervaller Programmerbare.

7.Hendelser og sabotasjedeteksjon og alarmer

Logging for alle hendelser med tidsstempler og statusord

Avansert sabotasjedeteksjon for åpent deksel, åpent terminaldeksel, sterkt magnetfelt

Bypass, revers strøm, overspenning, underspenning...

8. Kommunikasjon

Optisk port (valgfritt), RS-485 Multi-Drop (valgfritt)

Kommunikasjon med det eksterne systemet med den innebygde PLS-modulen eller en av de utskiftbare kommunikasjonsmodulene Standard: IEC 62056-21, DLMS/COSEM, STS

Lokalt tastatur (valgfritt)

9.Sikkerhet

Sikker kommunikasjon med DLMS/COSEM-protokoll, inkludert autorisasjon og kryptering.Opp til 4 uavhengige sikkerhetsnivåer, administrasjon av datatilgang for alle porter.

Teknisk parameter

Nominell spenning	1P2W120V/240V 1P3W L1-N er 120V, L2-N er 120V, L1-L2 er 240V Driftsspenningsområde 80%...120%Un
Nominell (maks) strøm	5(40)A,5(60)A,5(80)A,5(100)A
Nominell frekvens	50Hz eller 60Hz，+5 %
Startstrøm	0,4%Ib for aktiv 0,5 % Ib for reaktiv (valgfritt)
Nøyaktighet	IEC klasse 1/2
Meter konstant	1000 imp/kWh 1000 imp/kvarh (valgfritt)
Kommunikasjonsporter	Optisk port (valgfritt) RS-485 Multi-Drop (valgfritt)
RWP & Time backup	Super kondensator (valgfritt Innebygd batteri (valgfritt)
Funksjonsknapp	Skjerm (valgfritt) Tastatur (valgfritt)
Elektroniske utganger	RS485 skruer
Miljø	Driftsområde: -25°C til +60°C Grenseområde: -40°C til +75°C Lagringsområde: -40℃ til +80°C Relativ fuktighet: Opptil 95 % ikke-kondenserende i 30 dager Inntrengningsbeskyttelse: IP54 (i dør)
Strømforbruk	Spenningskrets(aktiv)≤ 2W Spenningskrets (tilsynelatende) ≤10VA Strømkrets ≤4VA
Isolasjonsstyrke EMC	AC spenningstest 4,4kV Impulsspenningstest 8kV Elektrostatiske utladninger (kontaktutladninger) 8kV Elektrostatiske utladninger (luftutladninger) 15kV Overspenningsimmunitetstest 6kV Rask transient burst test 4,4kV Elektromagnetiske RF-felt (80MHz til 2000MHz) 10V/m(med strøm), 30V/m(uten strøm)
Isolasjonsbeskyttelse	Klasse II
Forsegling	Skru Ultralydsveising
Vekt	Ca. 0,92 kg
Dimensjon (H xBxD)	Med kort terminaldeksel 126 mm x 110 mm x 51 mm
