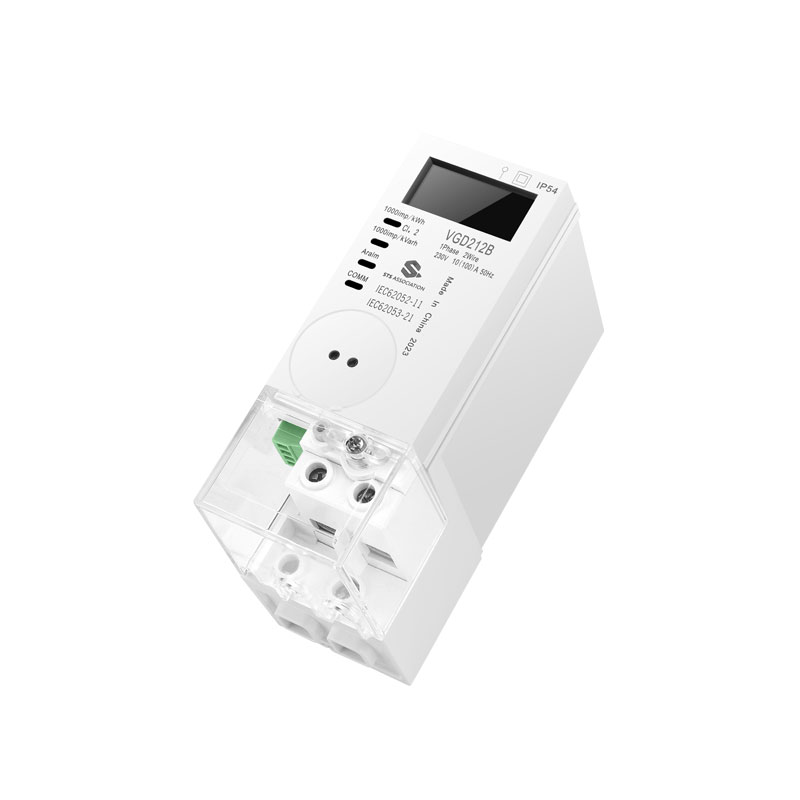

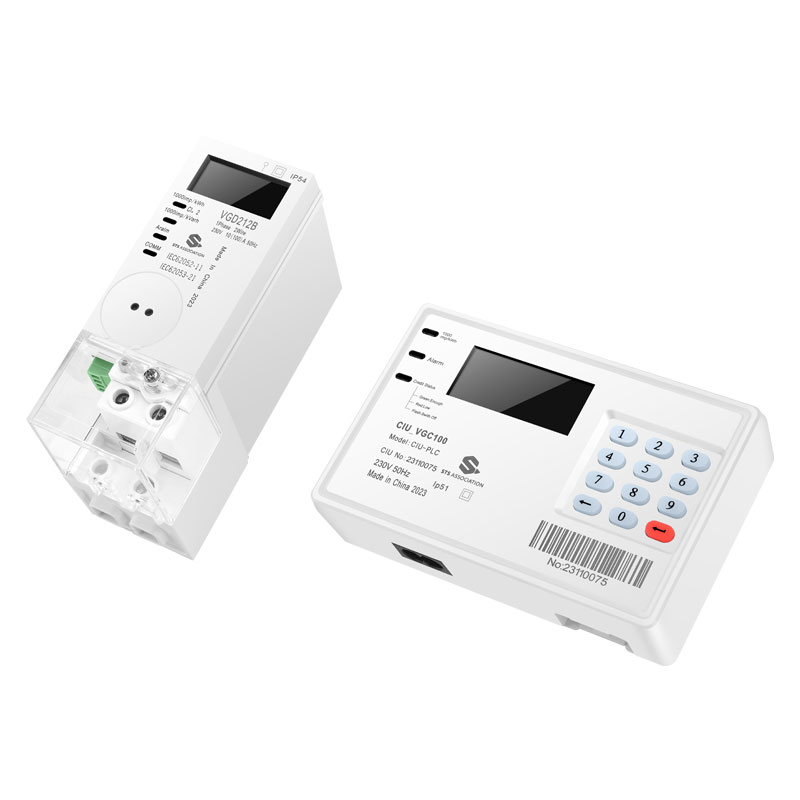

Enfase Din-skinne Klargjør måler

Xinkong Enfaset din-skinne klargjøringsmåler. DENNE måleren er designet for privatkunder, og gir et sterkt grunnlag for dine Smart Grid-initiativer.

produktbeskrivelse

applikasjon

1. Multifunksjons smart strømmåler for bruk i et enfaset nettverk, to-leder.

2.Tillater direkte måling av aktiv og passiv energi og parametere for tre nettverk.

3. Designet for mottakere av alle tariffgrupper.

4. Designet for å fungere med alle smarte systemer i tankene.

Funksjonalitetsfunksjoner

1.Måling

1P2W tilkobling ,Direkte tilkobling

2. Øyeblikkelige verdier

Spenning, strøm, effekt, effektfaktor, frekvens...

3. Tidspunkt for bruk

Opptil 4 priser, daglig, ukentlig, månedlig, årlig og spesial (opptil 100)

4. Segmentert LCD-skjerm (valgfritt)

en. Skjermområdestørrelse: 36 mm x 15,6 mm

b. Displaysifferstørrelse: 4,45 mm x 8,8 mm

c. Stor 8-segment skjerm

d. Konfigurerbar atuomatisk og manuell visningsliste

e. Skjerm lesbar uten hovedstrøm

f. Bakgrunnsbelysning for å øke lesbarheten under dårlige lysforhold (valgfritt)

5. Last inn profil

en. Over 90 dagers lagring (3 kanaler, 15-minutters intervaller)

b. Lagring: Tid/Status/Energi/Etterspørsel/Øyeblikkelig, Gjennomsnittlig/Minimum/Maksimumsverdier for intervallvarighet...

c. Intervaller Programmerbare

6. Kommunikasjoner

en. Optisk port (valgfritt)

b. RS-485 Multi-Drop (valgfritt)

c. Kommunikasjon med det eksterne systemet ved hjelp av den innebygde PLS-odulen eller en av de utskiftbare kommunikasjonsmodulene

d. Standard: IEC 62056-21, DLMS/COSEM, STS

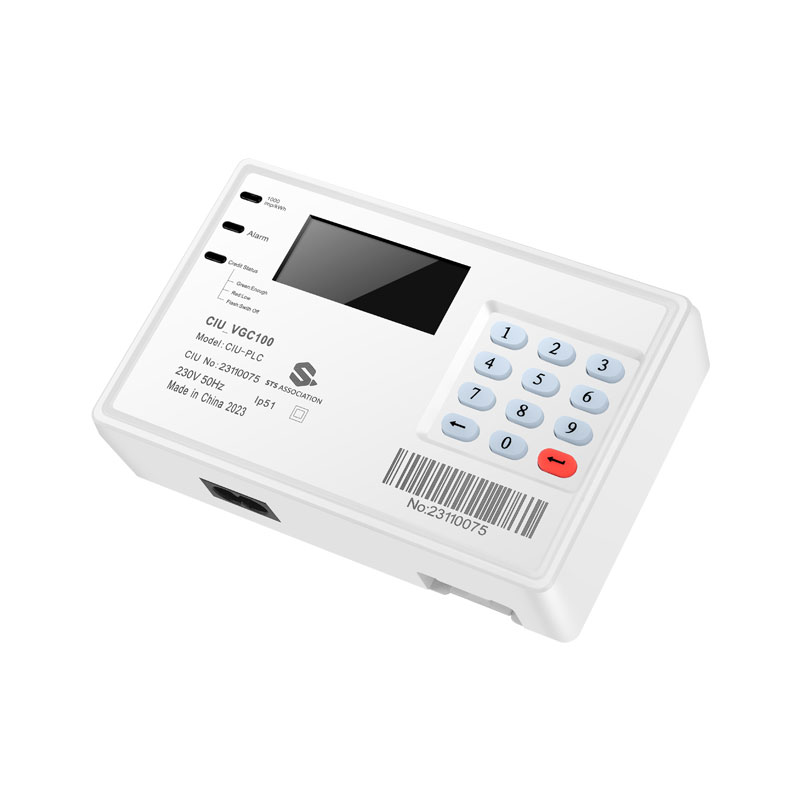

e. Lokalt tastatur (valgfritt)

7. Hendelser og sabotasjedeteksjon og alarmer

en. Logging for alle hendelser med tidsstempler og statusord

b. Avansert sabotasjedeteksjon for åpent deksel, åpent terminaldeksel, sterkt magnetfelt

c. Bypass, revers strøm, overspenning, underspenning...

8. Sikkerhet

a.Sikker kommunikasjon med DLMS/COSEM-protokoll, inkludert autorisasjon og kryptering

b.Opptil 4 uavhengige sikkerhetsnivåer

c. Datatilgangsadministrasjon for alle porter

Teknisk parameter

Nominell spenning	1.1P2W 120V/240V 2. Driftsspenningsområde 80%...120%Un
Nominell(maks)strøm	5(40)A,5(60)A,5(80)A,5(100)A
Nominell frekvens	50Hzor 60Hz，±5%
Startstrøm	0,4%Ib for aktiv 0,5 % Ib for reaktiv (valgfritt)
Nøyaktighet	IEC klasse 1/2
Meter konstant	1000 imp/kWh 1000 imp/kvarh (valgfritt)
Kommunikasjonsporter	Optisk port (valgfritt) RS-485 Multi-Drop (valgfritt)
RWP & Time backup	RWP & Time backup
Funksjonsknapp	Ingen
Elektroniske utganger	RS485 skruer
Miljø	Driftsområde: -25°C til +60°C Grenseområde: -40°C til +75°C Lagringsområde: -40°C til +80°C Relativ fuktighet: Opptil 95 % ikke-kondenserende i 30 dager Inntrengningsbeskyttelse: IP54 (i døren)
Strømforbruk	Spenningskrets(aktiv)≤2W Spenningskrets (tilsynelatende) < 10VA Strømkrets≤ 4VA
Isolasjonsstyrke EMC	AC spenningstest 4,4kV Impulsspenningstest 8KV Elektrostatiske utladninger (kontaktutladninger) 8KV Elektrostatiske utladninger (luftutladninger) 15KV Overspenningsimmunitetstest 6KV Rask transient burst test 4,4KV Elektromagnetiske RF-felt (80MHz til 2000MHz) 10V/m (med strøm), 30V/m (uten strøm)
Isolasjonsbeskyttelse	Klasse II
Forsegling	Skru Ultralydsveising
Vekt	Ca 0,75 kg
Dimensjon (H xBx D)	Med kort terminaldeksel, 144 mm x 54 mm x 95 mm
