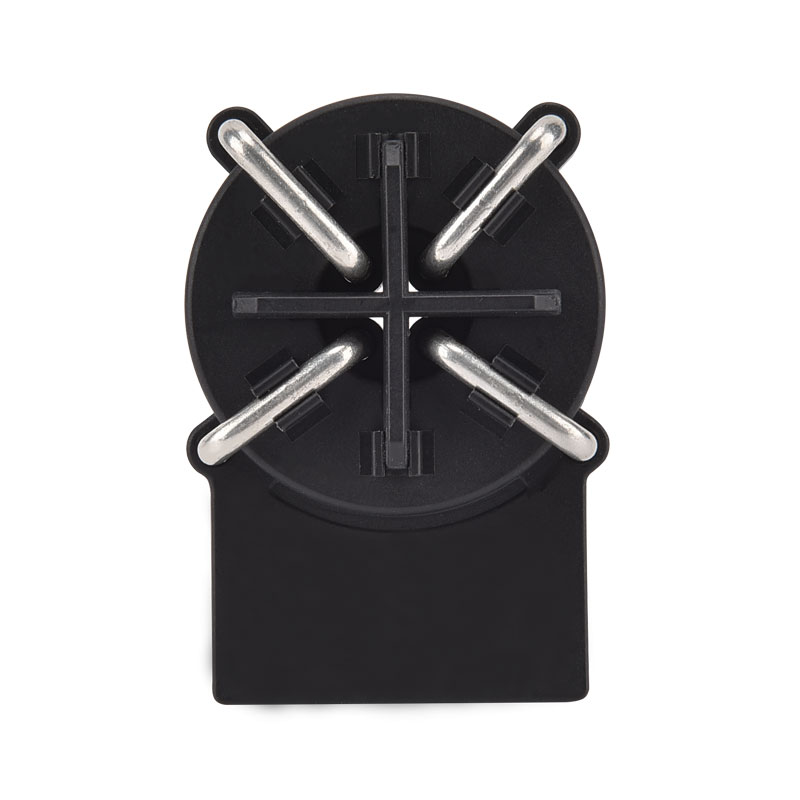

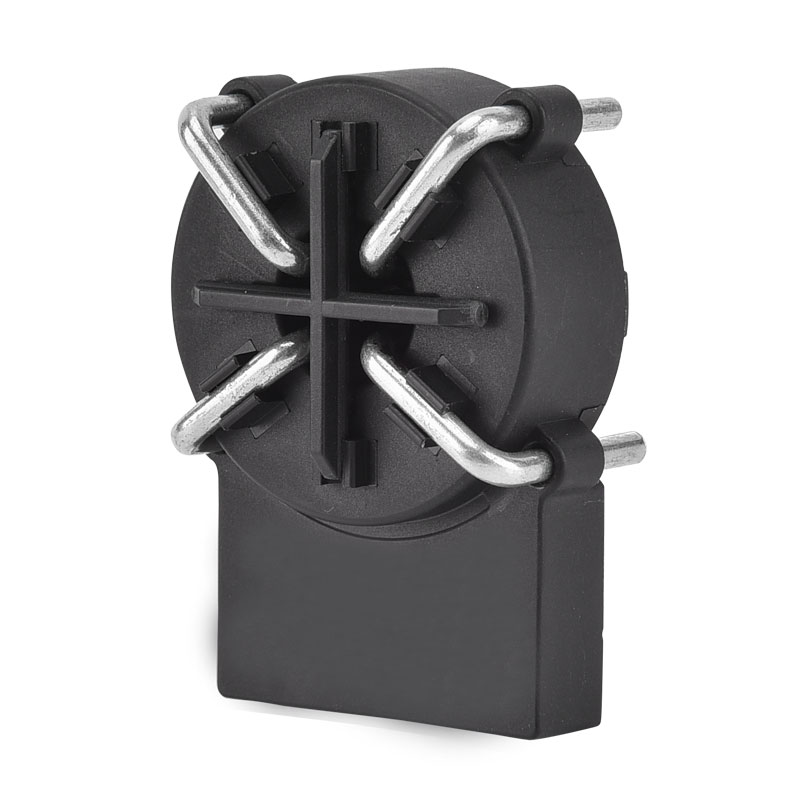

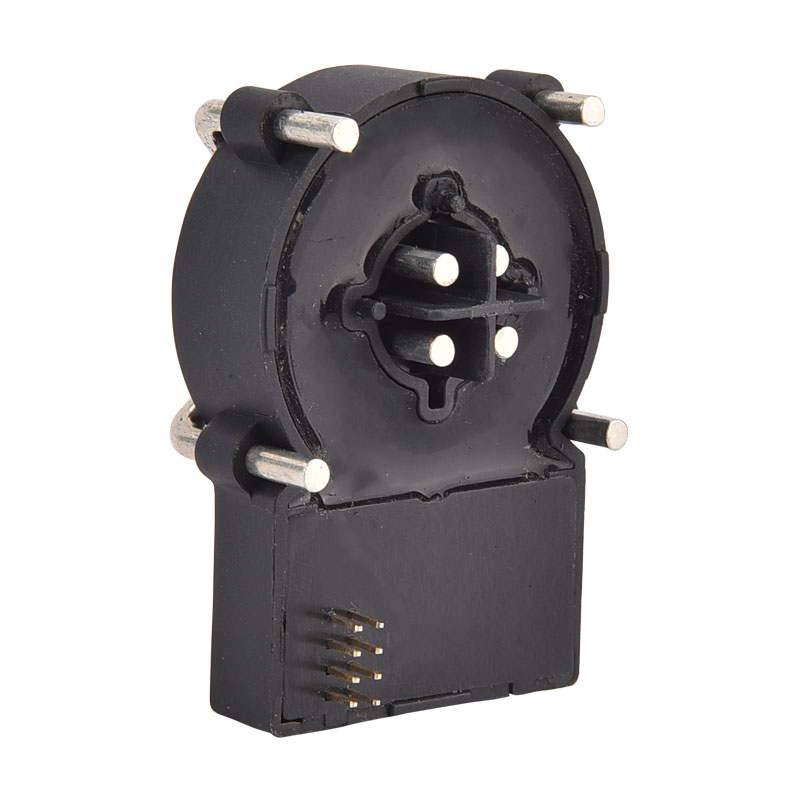

Lekkasjedeteksjon Reststrømovervåkningsenhet

Xinkong er en lekkasjedeteksjon Rest strømovervåkningsenhet Produsent og leverandør, kjent for kvalitetstjeneste. Wenzhou Xinkong Import & Export Co., Ltd. er et innovativt foretak som integrerer vitenskapelig forskning, produksjon og salg. Selskapets salgsnettverk dekker mange land og regioner som Europa og Sørøst -Asia, og dets produktkvalitet og tjeneste er godt mottatt av kunder. Du kan være trygg på å kjøpe lekkasjedeteksjon Reststrømovervåkningsenhet fra oss.

XKCA -serien Reststrømdeteksjonsmodul er mye anvendelig, spesielt i offentlige ladestasjoner for elektriske kjøretøyer, elektriske motorsykler, elektriske sykler, ladeavgift og strømsikkerhetsstyring. Det tilbyr enkel bruk og enkel installasjon.

Funksjoner

■ Enkelt forsyning +5 V
■ Dual Digital Open-Drain Output, 20Maac/6MADC Trip Indication
■ 3-fase primære ledere på modul (typ. 32a, maks. 40a)
■ PWM -utgang for DC Reststrømverdiindikasjon (0 ~ 30MA)
■ Feilutgang for systemfeilindikasjon
■ Montert på PCB -brett
■ Selvtestfunksjon

Applikasjoner

■ Deteksjon av grunnfeil

■ Elektrisk kjøretøyladestasjon

■ Konverterer lekkasjestrømdeteksjon

Standard

■ Gjelder for IEC 62752 Reststrømkrav

■ Gjelder for IEC 62955 Reststrømkrav for RDC-PD

■ Gjelder for UL2231 Reststrømkrav

■ Komponenter designet fullfylte ROHS/rekkevidde

Produktutstyr

Typisk applikasjonsskjema ：

PIN -definisjon ：

Elektriske/pålitelighetsegenskaper ：

TRIP-strøm (gjenværende strømrelaterte egenskaper) ：

Turtid (gjenværende strømrelaterte egenskaper) ：

Produktdimensjon (MM) ：

Timingskjema ：

■ T0 som ventetid for systemstabilisering, t0≈ 270ms

■ T1 Som ventetid antydes det T1 ≥ 100ms

■ T2 Som kalibrering og selvtest bestillingstid antydes det 50 ms ≤ t2 ≤ 100ms

■ T3 Som ventetid for selvtesten DC, T3≈ 200ms, foreslås det å lese x6-out etter 300ms

■ T4 Som ventetid for selvtesten AC, T4≈ 690ms, foreslås det å lese x30-out etter 300ms

■ T5 som AC Self-test Indikasjon Varighet Tid, T5 ≈ 1580ms

■ T6 som DC selvtest indikasjon Varighetstid, T6 ≈ 1090ms

Selvtestkrets ：

■ 2 Å gå på ZCT for å generere simualt DC Reststrøm

■ Ved å bruke VDD for å generere typisk verdi = 6.53 MADC simulert reststrøm

■ Denne strømmen er den mest begrensede trippingbetingelsen for å teste om systemet fungerer riktig

Digital signalflip terskel ：

■ For å unngå signalets svingning, er tripping -signalutgangen blitt satt med trippeterskel og gjenopprettingsgrense

■ Når du snubler terskel  nådde ， den relaterte X-Out-flippen ， og når strømmen reduseres til utvinningsgrensen  , den relaterte X-Out Flip igjen, tilbake til lavt nivå tilstand

■ er satt til 100% typisk trippingverdi, og  er satt til 55% typisk trippingverdi
