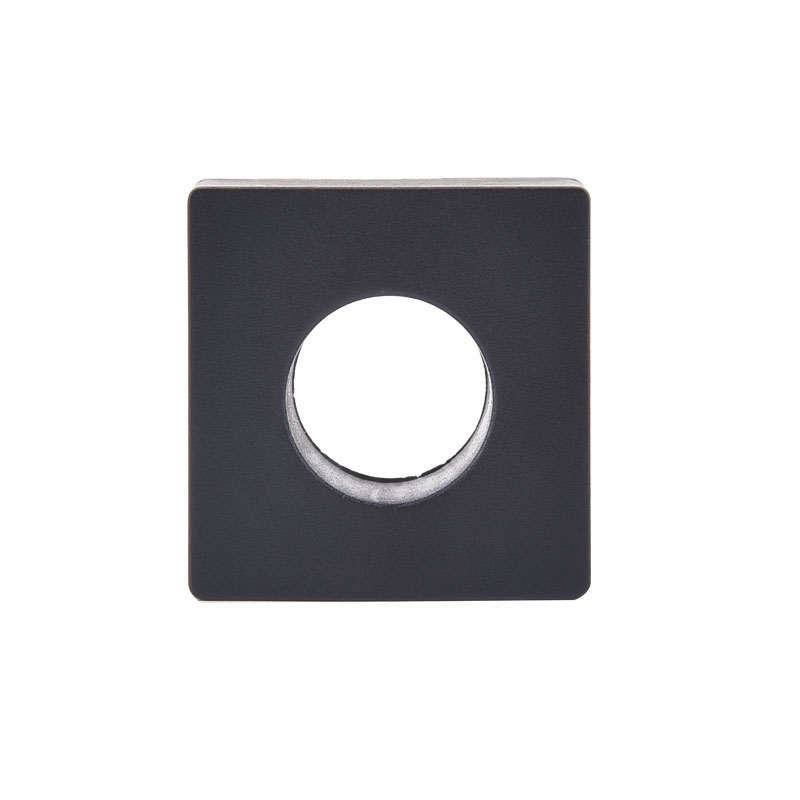

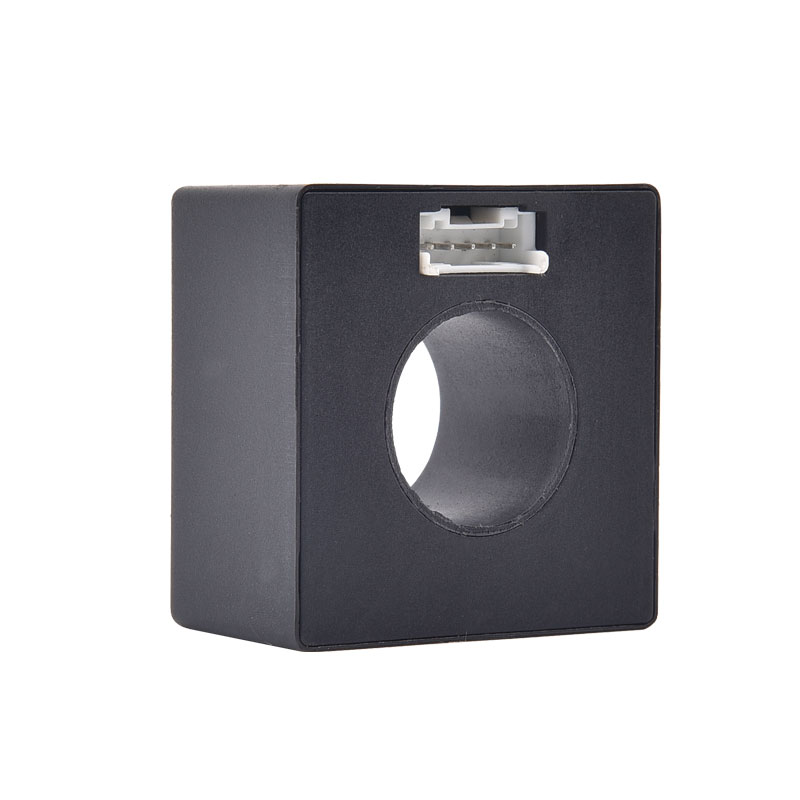

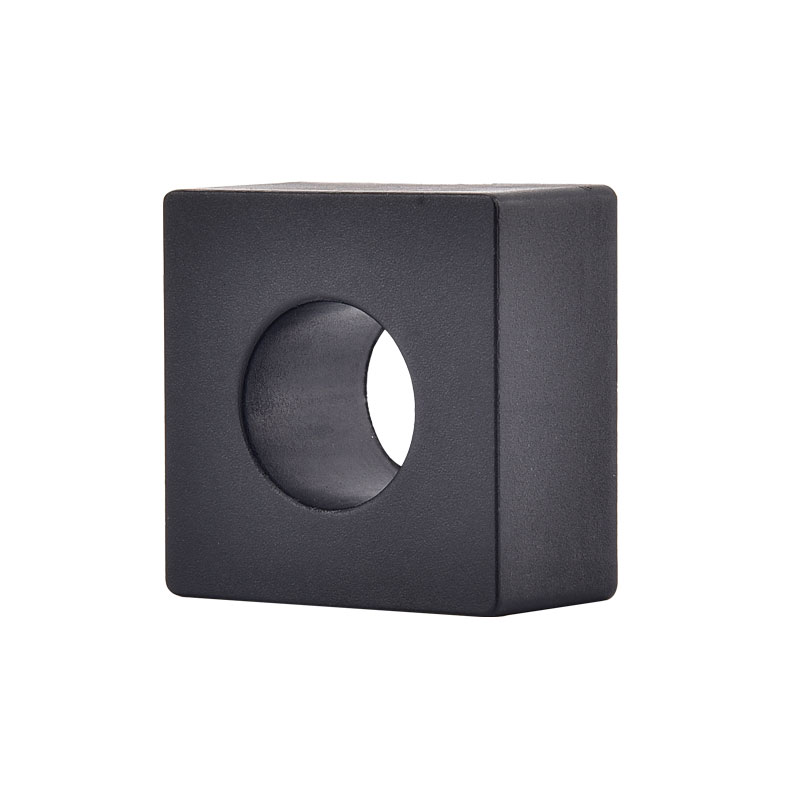

Isolasjonstesting B-type lekkasjesensor

Xinkong er en profesjonell isolasjonstesting av B-type lekkasjesensorprodusent og leverandør med mange års erfaring. Isolasjonstesting av B-type lekkasjesensor kan oppfylle mange applikasjoner, hvis du er interessert i våre kvalitetstjenester, kan du konsultere oss nå, og vi vil komme tilbake til deg omgående. En viktig sikkerhetsfunksjon for disse enhetene er overvåkning av lekkasjestrømmen til hele systemet fra kraftmoduler mot jorden. Et mangelfullt system kan bli farlig for mennesker eller forårsake branner. Før det kommer så langt, må strømmoduler kobles fra nettet. Lekkasjestrømmen inneholder DC- og AC -komponenter. Derfor er en AC/DC-sensitiv overvåkningsenhet nødvendig.

Send forespørsel

produktbeskrivelse

Xinkong er en isolasjonstesting av B-type lekkasjesensorprodusent og leverandør, kjent for kvalitetstjeneste. Wenzhou Xinkong Import & Export Co., Ltd. er et innovativt foretak som integrerer vitenskapelig forskning, produksjon og salg. Selskapets salgsnettverk dekker mange land og regioner som Europa og Sørøst -Asia, og dets produktkvalitet og tjeneste er godt mottatt av kunder. Du kan være trygg på å kjøpe isolasjonstesting B-type lekkasjesensor fra oss.

Funksjoner

■ Enkelt forsyning +5 V

■ Høyt og lavt nivå

■ Selvtestfunksjon

■ Montert på PCB -brett

Applikasjoner

■ Deteksjon av grunnfeil

■ Elektrisk kjøretøyladestasjon

■ Konverterer lekkasjestrømdeteksjon

Standard

■ Gjelder for IEC 62752 Reststrømkrav

■ Gjelder for IEC 62955 Reststrømkrav for RDC-MD

■ Komponenter designet fullfylte ROHS/rekkevidde

Oversikt

En viktig sikkerhetsfunksjon for disse enhetene er skjerm for lekkasjestrømmen til hele systemet fra kraftmoduler mot jorden. Et mangelfullt system kan bli farlig for mennesker eller forårsake branner. Før det kommer så langt, må strømmoduler kobles fra nettet. Lekkasjestrømmen inneholder DC- og AC -komponenter. Derfor er en AC/DC-sensitiv overvåkningsenhet nødvendig.

XKCA -serien Reststrømdeteksjonsmodul er mye anvendelig, spesielt i offentlige ladestasjoner for elektriske kjøretøyer, elektriske motorsykler, elektriske sykler, ladeavgift og strømsikkerhetsstyring. Det tilbyr enkel bruk og enkel installasjon.

Typisk applikasjonsskjema ：

PIN -definisjon ：

PIN -nummer	Symbol	PIN -type	Funksjoner
1	Vdd	Makt	Modulens strømforsyning, standard spenning 5VDC Spenningsinngang som kreves for å være innenfor 4,85 ~ 5,15VDC, kraftutgangsevne> 100mA Strømforsyning Ripple ≤ 150mv
2	TUR	PRODUKSJON	Når reststrømmen overstiger terskelen, endres utgangsnivået fra bunn til høy
3	GND	Makt	Bakke
4	Cal	Inngang	Når denne pinnen er blitt utført til 0VDC, vil modulen beregne null-punkt-drift og lagre verdien som skal registreres i MCU for å fullføre kalibreringsoperasjonen. Når du bruker CAL-funksjonen, må hovedkretsen kuttes for å sikre ingen gjenværende strømstrøm
5	TEST	Inngang	Før du begynner å lade, utfør en simuleringstest på produktet gjennom denne pinnen for å bekrefte om produktet fungerer normalt

Elektriske/pålitelighetsegenskaper ：

	Røye	Min	Typ	Maks	Enhet
1	Primær nominell RMS -strøm (1fase / 3fase)		32	80	A
2	Forsyningsspenning	4.85	5	5.15	V
3	Relativ fuktighet			95	%
4	Omgivelsestemperatur	-40		+105	℃
5	Omgivelsestemperatur	-20		+65	℃
6	Strømforbruk			≤110	MW
7	Spenningsinngang/utgang, lavt nivå	0		0.6	V
8	Spenningsinngang/utgang, høyt nivå	4.2		5	V
9	Teoretisk designliv		≧ 20		År
10	Driftshøyde			≤4000	m

TRIP-strøm (gjenværende strømrelaterte egenskaper) ：

	Wav	Freq	Min	Typ	Maks	Enhet
1	S-DC	-	3	4.5	6	ma
2	2pdc	-	3.5	5	7	ma
3	3pdc	-	3.1	4.5	6.2	ma

Turtid (gjenværende strømrelaterte egenskaper) ：

	Wav	Freq	Nåværende	Typ	Maks	Enhet
1	S-DC	-	6ma	100	1000	MS
2	S-DC	-	60mA	50	300	MS
3	S-DC	-	200mA	50	100	MS
4	2pdc	-	60mA	50	300	MS
5	2pdc	-	200mA	50	100	MS
6	3pdc	-	60mA	50	300	MS
7	3pdc	-	200mA	50	100	MS

NOTRIP-TIME (gjenværende strømrelaterte egenskaper) ：

	Wav	Freq	Nåværende	Lavgrense	Enhet
1	Ac	50Hz	30MA	∞	MS
2	Ac	50Hz	60mA	300	MS
3	Ac	50Hz	150mA	80	MS
4	Ac	50Hz	5a	80	MS

Produktdimensjon (MM) ：

Merk: Terminalledninger kan tilpasses.

Timingskjema ：

■ VDD POWER-UP SPEED ≤ 5MS/V

■ T1 Som ventetid antydes det T1 ≥ 100ms

■ 50ms≤ t2≤100ms, cal pin lav tid større enn 50 ms, produktet begynner å komme inn i nullfasen

■ T3≥500ms og vent til nullen fullfører

■ T4≈400ms, og test-selvtest-signalet må vente til T3 er fullført før den kan påføres

■ TRIP PIN-utgang Høy varighet Tx = 100ms (Bekreft selvtestfunksjon)

■ Ty = 100ms er turnivået Fading Time (deaktiverer selvtestbekreftelse)

Selvtestkrets ：

■ 2 Å gå på ZCT for å generere simualt DC Reststrøm
■ Ved å bruke VDD for å generere typisk verdi = 6.53 MADC simulert reststrøm
■ Denne strømmen er den mest begrensede trippingbetingelsen for å teste om systemet fungerer riktig

Digital signalflip terskel ：

■ For å unngå signalets svingning, er tripping -signalutgangen blitt satt med trippeterskel og gjenopprettingsgrense

■ Når tripping terskel nådde， Den relaterte X-Out-flippen ， og når strømmen reduseres til utvinningsgrensen , den relaterte X-Out Flip igjen, tilbake til lavt nivå tilstand
