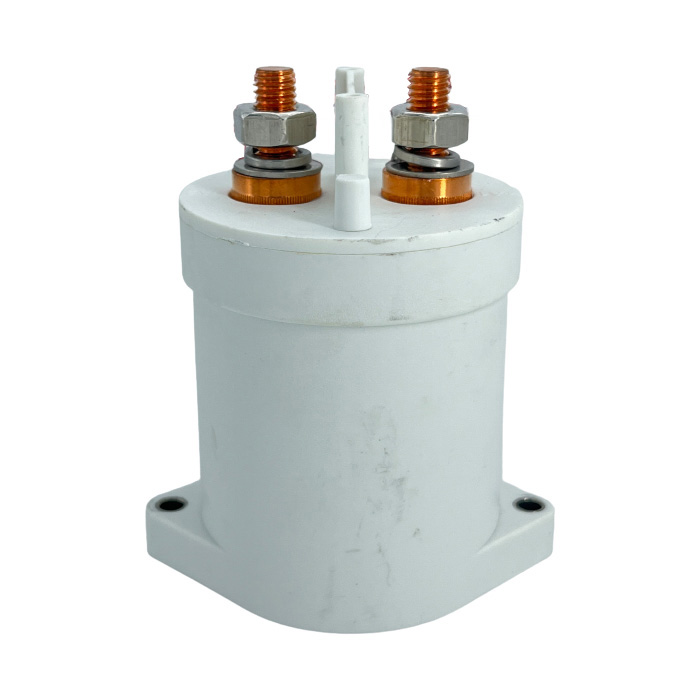

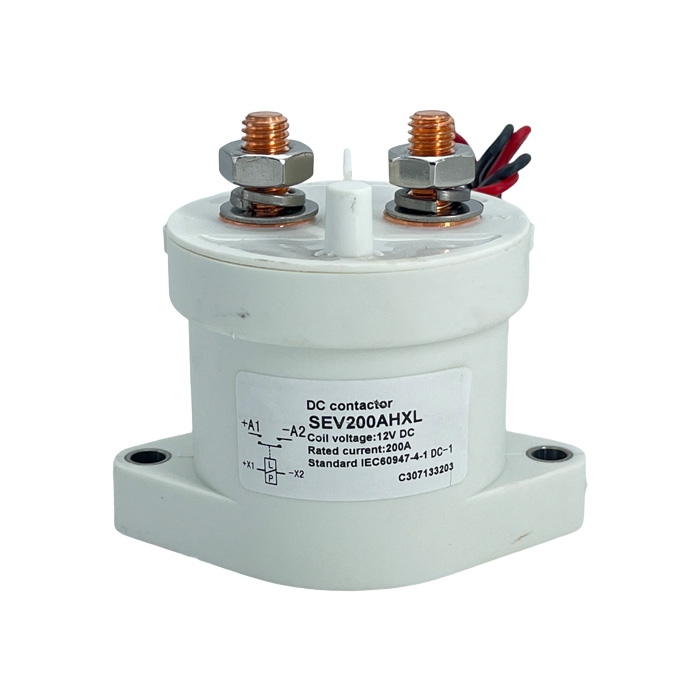

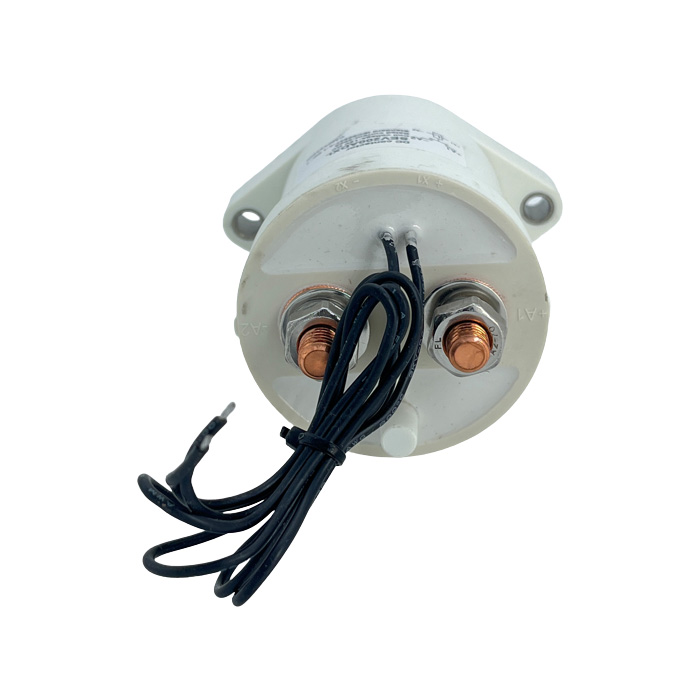

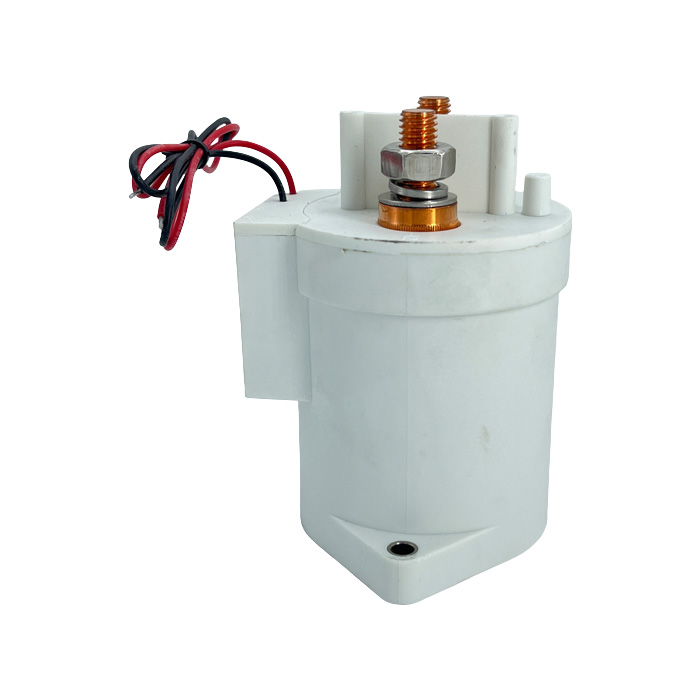

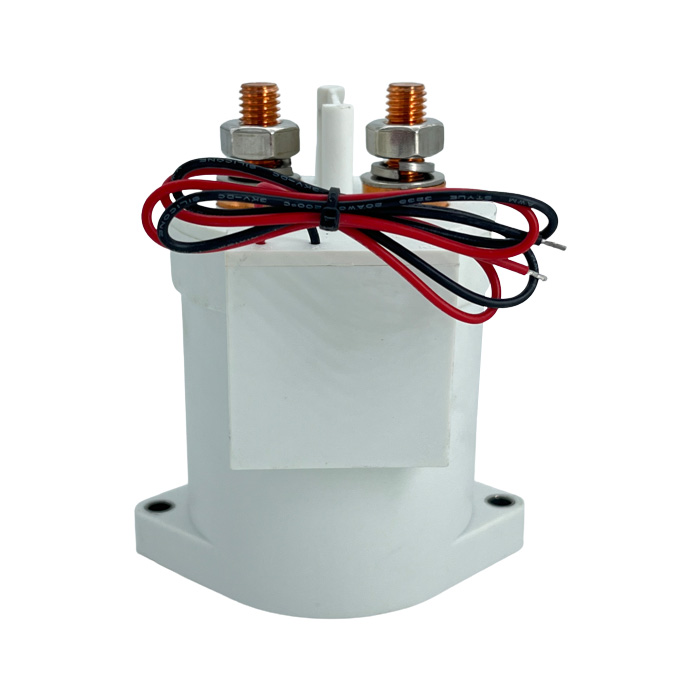

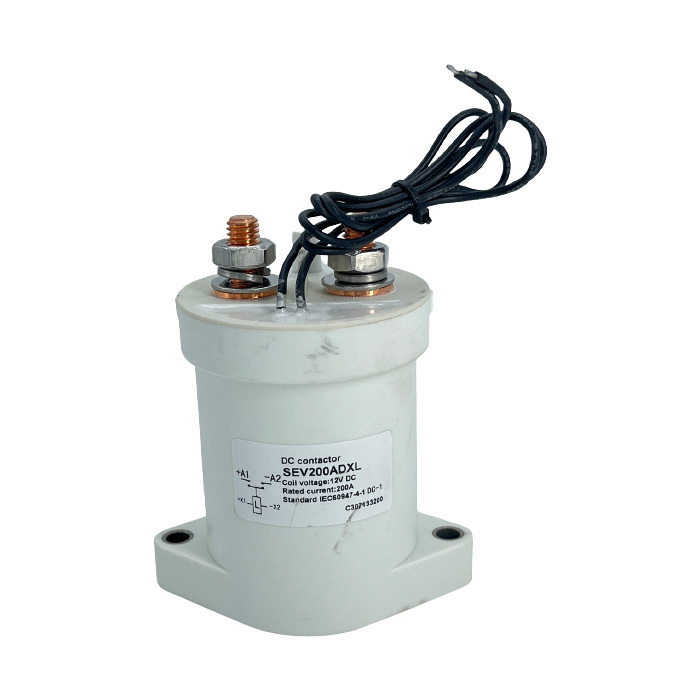

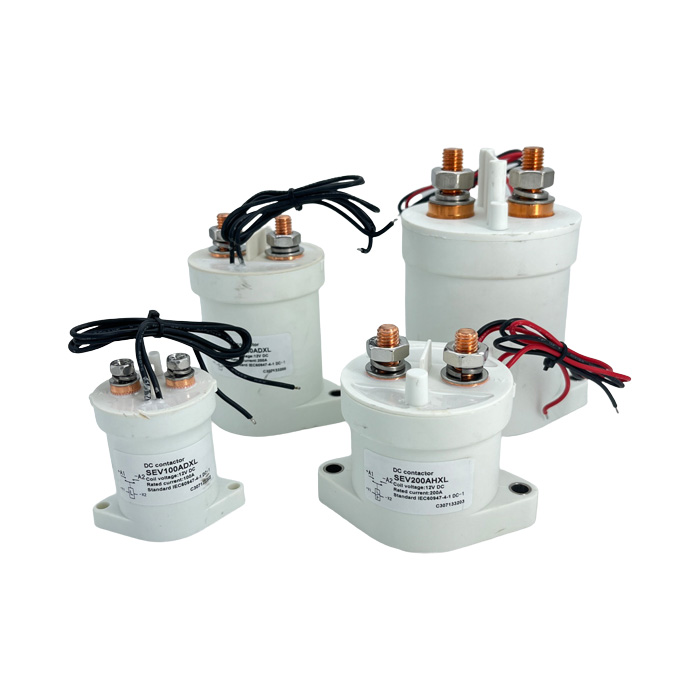

Xinkong DC-kontaktor, den ultimate løsningen for effektiv elektrisk kontroll. Designet med enestående funksjoner, garanterer denne kompakte og lette kontaktoren lavt strømforbruk, minimal varmeutvikling og en forlenget levetid. Vår DC-kontaktor er konstruert for å levere overlegen ytelse i krevende elektriske applikasjoner. Den sikrer pålitelig drift og eksepsjonell effektivitet, noe som gjør den til et ideelt valg for et bredt spekter av bransjer og bruksområder.
Kontakt skjema |
1 NEI(SPST-NO) eller 1NC(SPST-NC) |
Spole nominell spenning (DC V) |
12-24V, 36-48V, 60-72V, 9-36V osv. |
Kontaktspenning (DC V) |
5-1000V |
Kontaktkretsens nominelle belastningsstrøm (DC-1) |
200A |
Typisk spenningsfall over kontakter per 100A |
≯80mV |
kjøleinntrekksspenningen ved (20±5)℃ (V) |
≯70 % |
kjølefallsspenningen ved (20±5)℃(V) |
≯35 %,≮5 % |
Arbeidsspenningsområde på 40 grader celsius spole |
0,8-1,2 Us |
Frafallstid (ikke kontakter å åpne) |
80 ms |
Inntrekkstid (ingen kontakter for å lukke) |
20 ms |
koble til maksimal kontaktspretttid |
10 ms |
Koble fra den maksimale kontaktspretttiden |
7 ms |
Isolasjonsmotstand |
100MΩ |
Elektrisk styrke til å motstå |
50Hz/60Hz 2200VAC 1 minutt |
Typiske feilstrømmer som kan brytes |
1000A/5ms ved 48V DC |
Spoleeffekt (W) |
Start:30-50,Keep:1,5-4 |
Temperaturøkning av spolen (K) |
≤15 |
Temperaturøkning på utgående terminal (K) |
≤65 |
Elektrisk liv |
20 000 ganger |
Mekanisk liv |
300 tusen ganger |
Arbeidsspesifikasjon |
Kontinuerlige |
Kontaktmateriale |
Legering |
Innkoblingstid (maks.) |
130 ms |
Maksimal koblingsstrøm |
2000A 320VDC (mer enn 1 ganger) |
Maksimal koblingskraft |
640kW |
Last terminal type |
M8 Rose |
Type spoleterminal |
0,3 kvadratisk silikontråd, 390 mm lang |
Nominell belastning for hjelpekontakt (velg) |
3A/30VDC |
Testing av organisasjonssertifisering |
CCC, CE, FCC, RoHS |
