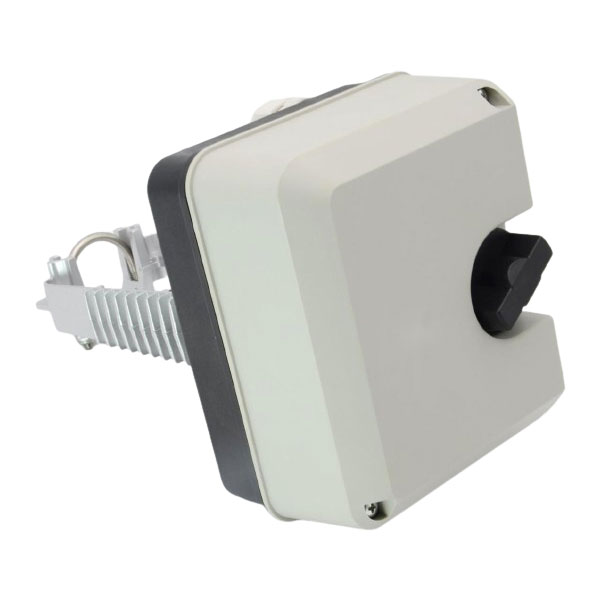

Elektrisk aktuator i A8088-serien

Produktfunksjoner

◆ Ingen koblingsstang nødvendig, enkel og rask installasjon

◆ Lavt energiforbruk, vedlikeholdsfri

◆ Feilsikker posisjon valgfri (når kontrollsignal mangler)

◆ DC0 (2) ~ 10V inngangssignal (analog)

◆ DC2 ~ 10V tilbakemeldingssignal (analog)

◆ Sluttpunktgrense og manuell bryter

◆ Anti-korrosjon design

◆ Nøyaktig ventilposisjonering

◆ Slagtilpasningsfunksjon (analog)

Tekniske parametere

Koblingsskjema

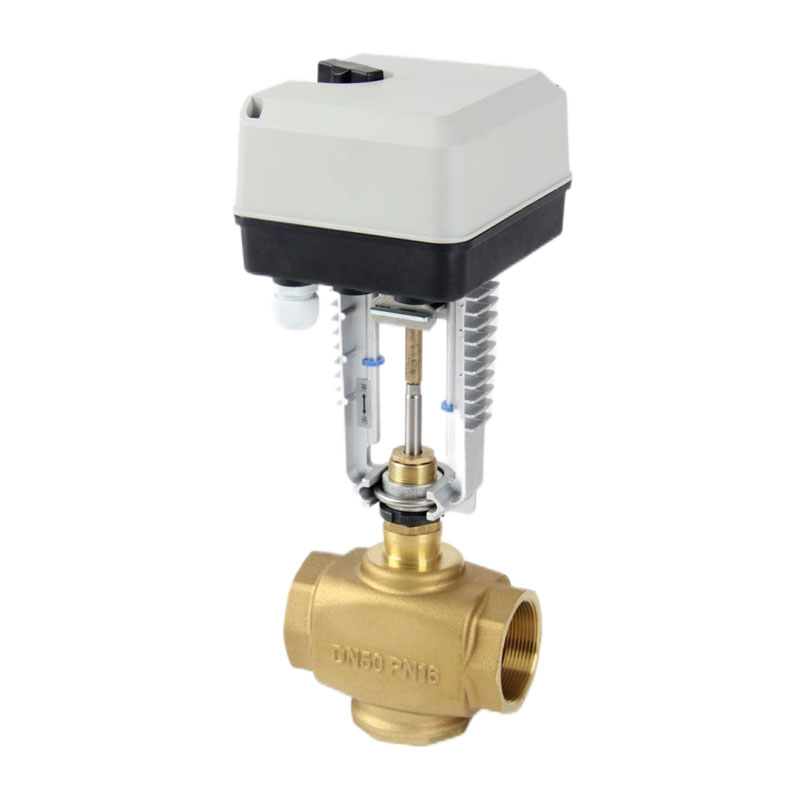

Produktinstallasjon

1. Sett driveren inn i den øvre halsen på ventilhuset, Bruk en 4 mm unbrakonøkkel for å stramme settskruen.
(Merk: Fest den høyre skruen først)

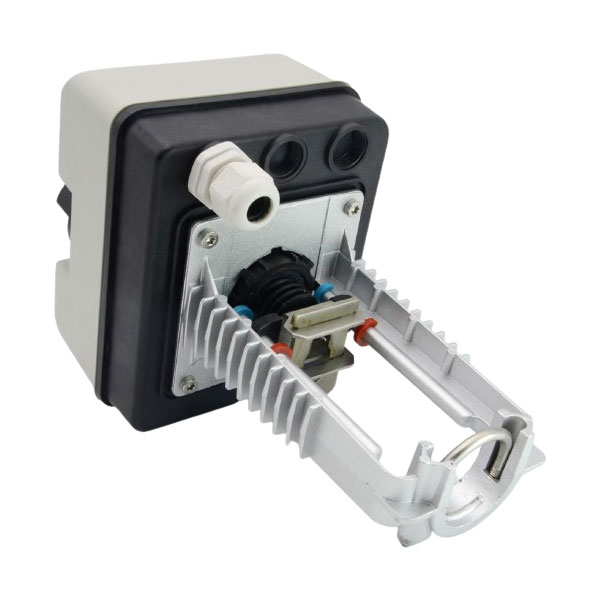

2. Skyv den faste klemmen fra fjærsiden for å holde den presset; Løft stammehetten, og installer stammedekselhodet i det faste klemspor

3. Løsne festeklemmen til stammehetten og stram deretter stammehetten; Kontroller at den faste klemmen klemmer stammelokket.

4. Skru av den manuelle dreieknappen og løsne den skruen til stasjonshuset, åpne luken

Produktdrift

Drivverket drives av en reversibel synkronmotor med ventilstammen opp eller ned. Når ventilen kan være helt åpnet eller lukket, vil det genereres en reaksjonskraft på sjåføren, det vil mikrobryteren inne i sjåføren slås av, og sjåføren slutter å fungere. Stopp når som helst jevnt når det ikke er noe signal. Signalet som sendes av den inkrementelle kontrolleren til stasjonen kan få motoren til å rotere med klokken eller mot klokken

Modellstørrelse

Forholdsregler

◆Ved reparasjon av driveren må strømforsyningen slås av for å unngå skade på maskindelene eller unngå elektrisk lekkasje for å forårsake skader.

◆ Når strømmen er tilkoblet, ikke prøv å koble til eller fra ledningen.

◆ Føreren må beskyttes for å forhindre vannlekkasje og skade på interne deler og motorer.

◆ Føreren bør ikke dekkes av varmeisolasjonsmateriale.
