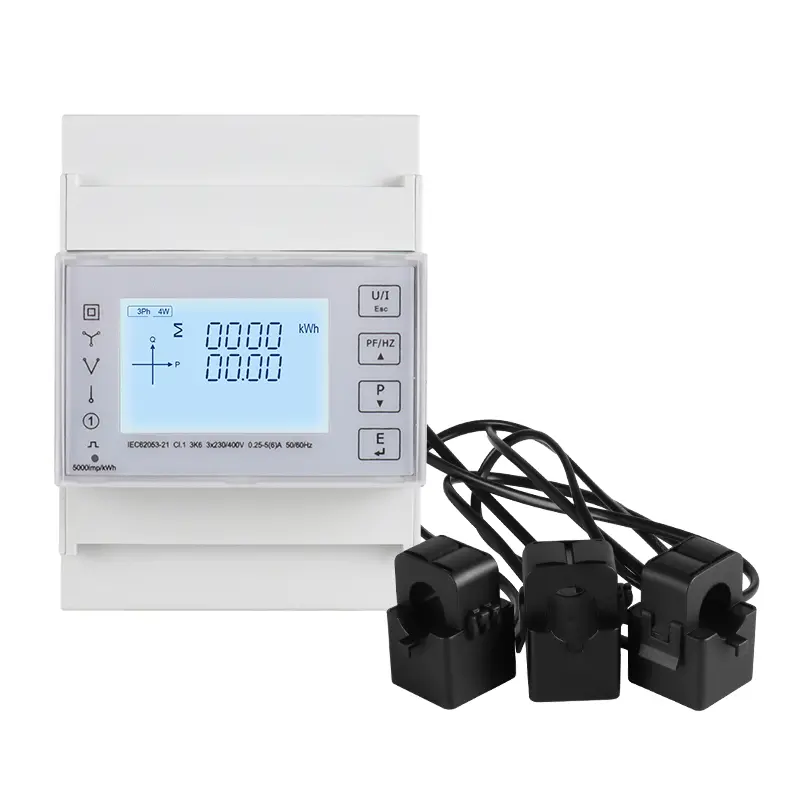

3p 4W høy presisjonsmåling Din Rail Energy Smart Meter

Xinkong Electrical er en profesjonell 3P 4W høy presisjonsmåling DIN Rail Energy Smart Meter -produsent og leverandør i Kina. Vi har vært spesialisert på måling i mange år. Våre produkter har en god prisfordel og dekker de fleste av de sørøstlige og Midt-Asia-markedene. Vi ser frem til å bli din langsiktige partner i Kina.

Send forespørsel

produktbeskrivelse

3P 4W høy presisjonsmåling Din Rail Energy Smart Meter er DIN-jernbaneinstallasjon Mutilfunksjons energimåler. Disse produktene kan støtte måling og analyse av forskjellige effektparametere, for eksempel spenning, strøm, Four Quadrant Power parametere, effektfaktor osv .; I mellomtiden De kan også gi Måling av flere elektriske energiparametere, for eksempel toveis aktiv energi, reaktiv energi, månedlig og daglig elektrisitetsforbruksstatistikk. Denne serien med produkter kan også støtte analysen av elektrisk kraftparametermåling i 1p2W og 3Ps, ny energi-miljøet, er i stand til å monitere kraftig tid for å få en kraftig overvåking av multisiteten til å monitere for å multyret for kraftig overvåking av fotovolt. lange livsegenskaper. Denne serien med produkter med rs485 kommunikasjonsgrensesnitt, maksimalt baud rate Støtte 38400bps, støtte Modbus RTU -kommunikasjonsprotokoller. Det kan lett innse funksjonen til eksterne data som leses, og vedta utformingen av LCD-er i stor skjerm og berøringsfølsom nøkkel, som enkelt kan utføre lokal utsikt og angi drift av varitetsparametere. Produktet har funksjonen til passordbeskyttelse, som sikrer datasikkerheten til produktet.

3P 4W Høy presisjonsmåling DIN Rail Energy Smart Meter er designet for elektrisk energiovervåking av fotovoltaisk omformer, statistisk analyse av nytt energi elektrisitetsforbruk, strømovervåkningsbehov for kraftsystemverktøy og intelligente bygninger. Dens komplette kommunikasjonsfunksjon er veldig egnet for forskjellige kontrollsystemer, SCADA -systemer og Energy Management Systems.

Egenskaper

Maksimal strøm 100adirect tilgang

DIN -skinnemontering, standard 4 modulbredde.

Multifunksjonsparametermåling, gir spenning, strøm, aktiv effekt, reaktiv effekt, tilsynelatende kraft, kraft Faktor, fasevinkel osv.

Gi en rekke statistiske data og lokale lagringsfunksjoner, for eksempel toveis kraft, etterspørsel og andre statistiske data. Gi månedlig statistikk for elektrisitetsforbruk de siste 12 månedene og daglig statistikk for strømforbruk av strøm de siste 31 dagene

Støtt RS485 kommunikasjonsfunksjon, baud rate opp til 38400bps, støtte Modbus RTU -protokoll.

Støtter ett Optocoupler -pulsutgangsgrensesnitt, og utgangsparametere kan settes.

LCD -oppdateringstid er 1 sekund, Støttemanual eller automatisk rullevisning (konfigurerbar)

Parametere

1. Enheten kan måle og vise
Øyeblikkelig RMS Verdier
Nåværende	Per fase, nøytral
Spenning	L-L, L-N
Hyppighet	45 til 65Hz
Aktiv kraft	Totalt og per fase
Kraftfaktor	Totalt og per fase
Energi Verdier (inkluderer: Import, Eksport, import + eksport)

Aktiv energi	0 til 9999999.999 kwh
Multi -Tariff Active Energy (T1 - T4)	0 til 9999999.999 kwh
2. Enheten kan måle og kommunikasjonsles
Energi Verdier
Tilsynelatende energi (totalt)	0 til 999999999999 gjær
Multi-Tariff reaktiv Energy (T1 - T4)	0 til 99999999.999 kvarh, inkluderer: import, eksport, import+eksport
Månedlig strømforbruk de siste 12 månedene	Total aktiv energi Område: 0 til 9999999.999 kWh
Daglig energiforbruk de siste 31 dagene	Total aktiv energi Område: 0 til 9999999.999 kWh
3. Enheten kan legge seg sammen
Kommunikasjonsklasse	Modbus adresse, baud rate, paritetsbit, stopp bit
Systemkonfigurasjonsklasse	Brukerpassord (HMI), kraftsystemtype
Pulsutgangsklasse	Pulsutgangstype, pulsutgangsbredde, pulsutgangshastighet
Tidsklasse	Automatisk rullevisningstid, bakgrunnsbelyst tid, systemtid (RTC), tariff tid

Spesifikasjon

Elektrisk Egenskaper
Type måling		RMS inkludert harmonikk på AC -system, støtte 1P2W, 3P3W, 3P4W
Målingsnøyaktighet	Spenning, strøm	Klasse 0.5, ifølge IEC 61557-12
	Aktiv kraft	Klasse 1 / 0,5, ifølge IEC 61557-12
	Reaktiv kraft	Klasse 2, ifølge IEC 61557-12
	Tilsynelatende kraft	Klasse 1, ifølge IEC 61557-12
	Aktiv energi	Klasse 1 / 0.5s, ifølge IEC 62053-22, IEC 61557-12
	Reaktiv energi	Klasse 2, ifølge IEC 62053-23, IEC 61557-12
	Kraftfaktor	Klasse 1, ifølge IEC 61557-12
	Hyppighet	Klasse 0.2, ifølge IEC 61557-12
	Harmonisk forvrengning	Klasse 2, ifølge IEC 61557-12
Dataoppdateringsfrekvens		1 sekund. Valgfritt 100 ms
Inngangsspenning	FLOTAGE SPLEEN (en)	230 VAC (L-N) / 400 VAC (L-L)
	Direkte forbindelse	Målt rekkevidde: 85 til 275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Frekvensområde	45 til 65 Hz
	Overbelastningskapasitet	2*FN i 1 sekund
Inngangsstrøm	Målt område	0,005 til 100 A, grunnleggende strøm (IB) er 10A
Inngangsstrøm	Overbelastningskapasitet	30*IMAX for 0,01 sekund
Pulsutgang	Grensesnitttype	Åpen samler Optocoupler
	Puls konstant	400 / 100/10/1 IMP / KWH (KVARH) (konfigurerbar)
	Pulsbredde	60/100/200 millisekunder (konfigurerbar), standard er 100 millisekunder
	Pulsutgangstype	Import/eksport/total aktiv energi, Import/eksport/total reaktiv energi (Konfigurerbar)
	Klasse	Klasse A, ifølge IEC 62053-31
	Inngangsspenning	5 ~ 27 VDC
Pulsindikatorlys på panelet		Pulskonstant er 400imp/kWh
Sanntidsklokke nøyaktighet		0,5 s/d

Mekanisk Egenskaper
IP -beskyttelsesgrad (IEC 60529)	Designet for IP51 Front Display, IP30 meter kropp

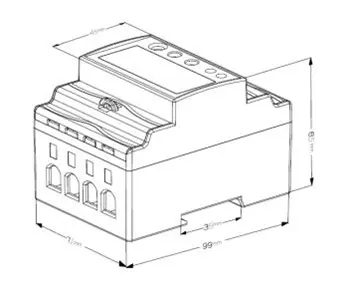

Dimensjoner (w x h x d)	99 x 71 x 65 mm
Monteringsposisjon	Din jernbane montering
Materiale av målerveske	UL 94 V-0
Miljø Egenskaper
Driftstemperatur	-25 til+55 ℃
Lagringstemperatur	-40 til+80 ℃
Fuktighet	<90%, ikke-kondensering
Forurensningsgrad	2
Høyde	Opp til 2000m
Vibrasjon	10 Hz til 150Hz, IEC 60068-2-6
Elektromagnetisk Egenskaper
Elektrostatisk utladning	Nivå 4, ifølge IEC 61000-4-2 (1)
Immunitet mot utstrålte felt	Nivå 3, ifølge IEC 61000-4-3 (1)
Immunitet mot elektriske raske transienter	Nivå 4, ifølge IEC 61000-4-4 (1)
Immunitet mot bølger	Nivå 4, ifølge IEC 61000-4-5 (1)
Immunitet mot utførte forstyrrelser	Nivå 3, ifølge IEC 61000-4-6 (1)
Immunitet mot magnetfelt	IEC 61000-4-8 (1)
Immunitet mot spenning dypper ned	IEC 61000-4-11 (1)
Utstrålte utslipp	Klasse B, ifølge EN55011
Gjennomførte utslipp	Klasse B, ifølge EN55011
Harmonikk	IEC 61000-3-2 (1)
(1): Den eksperimentelle testen utføres i henhold til karakterkravene til produkter i industriell karakter i IEC61326-1
Sikkerhet
Målekategori	Cat III, ifølge IEC 61010-1
Overspenningskategori	Cat III, ifølge IEC 61010-1
Isolasjon	AC Spenningstest: 4KV i 1 minutt
Isolasjon	Impulsspenningstest: 6kV - 1,2/50μs bølgeform
Beskyttelsesklasse	II, ifølge IEC61010-1
Kommunikasjon
Grensesnitt standard og protokoller	2-tråd RS485, Modbus RTU
Buad rate	1200 til 38400 bps, standard er 9600 bps
Paritetsbit	Ingen, til og med, merkelig, standard er ingen
Stopp bit	1 eller 2, standard er 1
Responstid	<100ms
Overføringsmodus	Half-dupleks
Overføringsavstand	Opp til 1000 meter
Maks. Bussbelastning	64 stk
